Tiêu chuẩn quốc gia TCVN 9206 : 2012 là gì?

An toàn trong lắp đặt và sửa chữa các đường điện hay trạm điện luôn là một trong những điều quan trọng. Chính vì thế, để giảm thiểu các rủi ro và những tai nạn có thể xảy đến các tiêu chuẩn và quy định về an toàn điện đã được đưa ra. Một trong số đó phải kể đến là tiêu chuẩn quốc gia TCVN 9206 : 2012. Tiêu chuẩn này là gì? Nó chứa những nội dung như thế nào? Xem ngay bài viết dưới đây để giải đáp những thắc mắc đó nhé!

TCVN 9206 : 2012 là gì?

TCVN 9206 : 2012 được thay thế cho tiêu chuẩn TCXD 27 : 1991, được áp dụng để thiết kế đặt các thiết bị điện trong các loại nhà ở (nhà ở có căn hộ, nhà ở có sân vườn, nhà ở kiểu khách sạn, ký túc xá…), đồng thời cũng áp dụng cho các loại công trình công cộng khác.

Việc thiết kế đặt các thiết bị điện trong nhà ở và công trình công cộng còn phải thỏa mãn các yêu cầu quy định của các tiêu chuẩn, quy phạm hiện hành có liên quan. Với các công trình công cộng còn phải tu

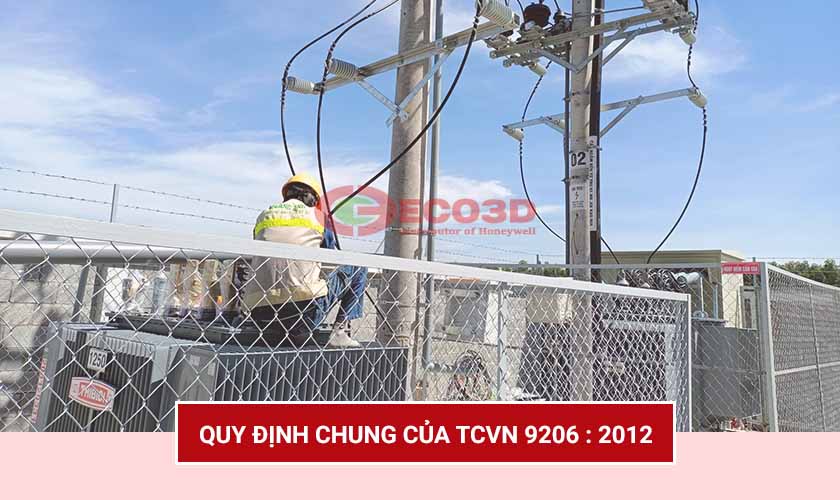

Quy định chung của TCVN 9206 : 2012

Khi thiết kế cấp điện cho nhà ở và công trình công cộng phải đảm bảo các yêu cầu quy định đối với mỗi loại hộ tiêu thụ điện về độ tin cậy cung cấp điện theo chương I.2 quy phạm trang bị điện 11 TCN 18 : 2006. Phân loại các hộ tiêu thụ điện và thiết bị tiêu thụ điện theo độ tin cậy cung cấp điện xem phụ lục A.

Điện áp phải tính toán để cấp điện cho các thiết bị điện trong nhà ở và công trình công cộng (trừ cho các động cơ điện) không được lớn hơn 380/220 V. Với những công trình hiện có điện áp lưới 220/110V cần chuyển sang điện áp lưới 380/220V nếu xét thấy phù hợp các yêu cầu kinh tế kỹ thuật. Cấp điện cho các động cơ điện (máy điện) phải lấy từ lưới điện 380/220 V trung tính nối đất trực tiếp.

Trong nhà ở và các công trình công cộng cần dự phòng một công suất không dưới 5% tổng công suất của công trình để cấp điện chiếu sáng quảng cáo, tủ kính quầy hàng, trang trí mặt nhà, các bảng và các tín hiệu chỉ dẫn bằng ánh sáng, các hệ thống tín hiệu âm thanh, phòng chữa cháy, cũng như các đèn báo chướng ngại vật của công trình.

Phụ tải tính toán

Công suất tính toán cho nhà ở và công trình công cộng được xác định theo số lượng và công suất của thiết bị điện dự kiến lắp đặt trong công trình, áp dụng hệ số sử dụng lớn nhất Ku, hệ số đồng thời Ks và hệ số yêu cầu Kyc.

Đối với thiết bị bếp dùng điện trong khu bếp của khách sạn, nhà hàng, … không phải bếp của các hộ gia đình thì cho phép tính toán công suất của các thiết bị nấu nướng công nghiệp dùng điện, các thiết bị rửa chén đĩa, bộ đun nước và các thiết bị bếp khác theo Bảng 3. Hệ số yêu cầu này được áp dụng cho tất cả các thiết bị có bộ điều khiển hoặc ngắt nhiệt được dùng như thiết bị bếp. Hệ số nhu cầu này không được áp dụng cho các thiết bị làm nóng không gian, thông gió hoặc thiết bị điều hòa không khí.

Khi xác định công suất tính toán của phụ tải động lực không tính công suất của các động cơ điện dự phòng, trừ trường hợp để chọn khí cụ bảo vệ và mặt cắt dây dẫn cấp điện cho động cơ dự phòng đó. Khi xác định công suất tính toán của các động cơ điện của thiết bị chữa cháy, phải lấy hệ số yêu cầu bằng 1 với số lượng động cơ bất kì.

Trạm biến áp, thiết bị đầu vào, bảng (hộp, tủ) điện, thiết bị bảo vệ

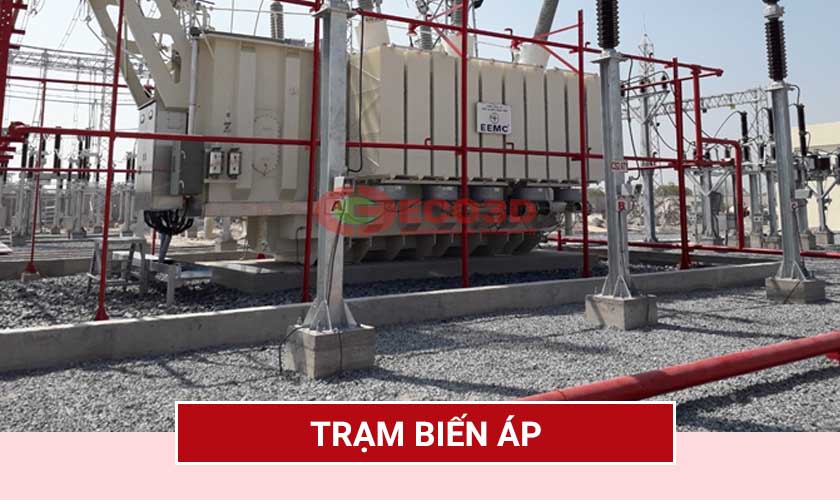

1. Trạm biến áp

- Đối với nhà ở, bệnh viện, trường học:

• Cho phép đặt TBA ở trong nhà nếu TBA sử dụng máy biến áp khô và phải đảm bảo mức ồn cho phép theo tiêu chuẩn TCXD 175
• 1990, không trái với quy định ở điều I.1.13 của quy phạm trang bị điện 11 TCN-18-2006.
• Cấm đặt TBA kề sát các phòng ở, phòng bệnh nhân, phòng học và các phòng làm việc.

- Đối với công trình công cộng khác:

• Được đặt trạm biến áp ở trong nhà hoặc kề sát nhà nhưng phải đảm bảo mức ồn cho phép theo tiêu chuẩn TCXD 175
• 1990, không trái với quy định ở điều I.1.13 của 11 TCN-18-2006, TBA phải có tường ngăn cháy với phòng kề sát và có lối ra thông trực tiếp với không gian bên ngoài.
• Trạm biến áp nên đặt ở tầng trệt và phải có lối thông trực tiếp ra đường phố theo yêu cầu phòng cháy. Trong trạm có thể đặt máy biến áp (MBA) có hệ thống làm mát bất kỳ.

=> Tìm hiểu thêm : Trạm biến áp là gì?

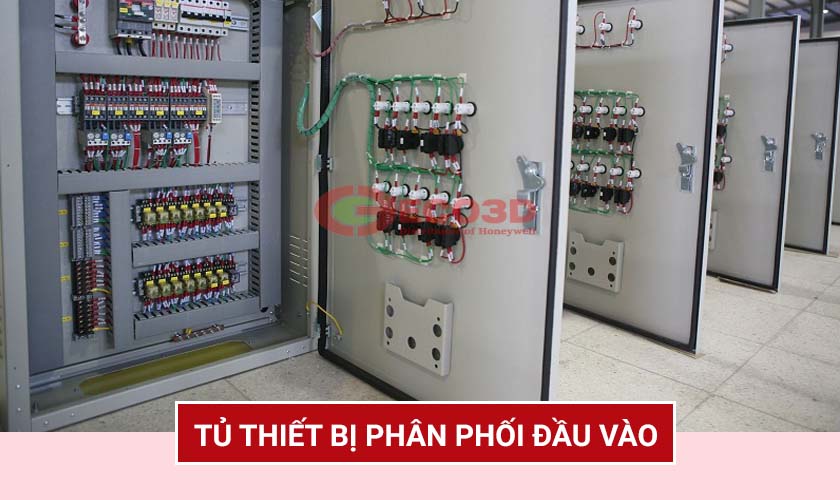

2. Thiết bị đầu vào, tủ thiết bị phân phối đầu vào, bảng điện nhóm

- Ở ĐV hoặc PPĐV phải đặt các khí cụ điều khiển, bảo vệ. Ở ĐV hoặc PPĐV có dòng điện đến 25 A không cần các khí cụ điều khiển. Khi rẽ nhánh từ đường dây trên không ĐDK vào nhà có đặt khí cụ bảo vệ có dòng điện đến 25 A thì không phải đặt ĐV hoặc PPĐV.

- Cho phép không đặt khí cụ bảo vệ cho đầu vào của đường dây vào nhà khi ở điểm bắt đầu rẽ nhánh đã được bảo vệ khi ĐV hoặc PPĐV đã được cấp điện bằng đường dây riêng.

- Trên mỗi đường dây ra của bảng (hộp, tủ) phân phối, nếu đặt khí cụ bảo vệ có thể đặt một khí cụ bảo vệ điều khiển chung cho một số đường dây ra. Khi phối hợp chung ĐV với bảng (hộp, tủ) phân phối điện, cho phép không đặt khí cụ đầu vào của đường dây vào nhà nếu khí cụ bảo vệ đó đã đặt ở trên đầu của đường rẽ nhánh.

3. Bảng (hộp, tủ) điện

Cấm đặt bảng (hộp, tủ) điện ở dưới hoặc trong nhà xí tắm, phòng tắm, chỗ rửa chân tay, chỗ rửa thực phẩm trong bếp, phòng giặt, phòng có hóa chất.

Không được bố trí các nắp đậy, van, mặt bích, cửa thăm dò, vòi của các đường ống dẫn nước, ống thông gió, ống hơi nóng và các loại hộp kỹ thuật khác ở vị trí đi qua phòng đặt bảng (tủ, hộp) điện trừ trường hợp chính phòng đó cần tới.

Cấm đặt các ống khí đốt, ống dẫn chất cháy, đi qua phòng đặt bảng (tủ, hộp) điện. Phòng đặt bảng (tủ, hộp) điện phải có cánh cửa mở ra phía ngoài và phải có khóa.

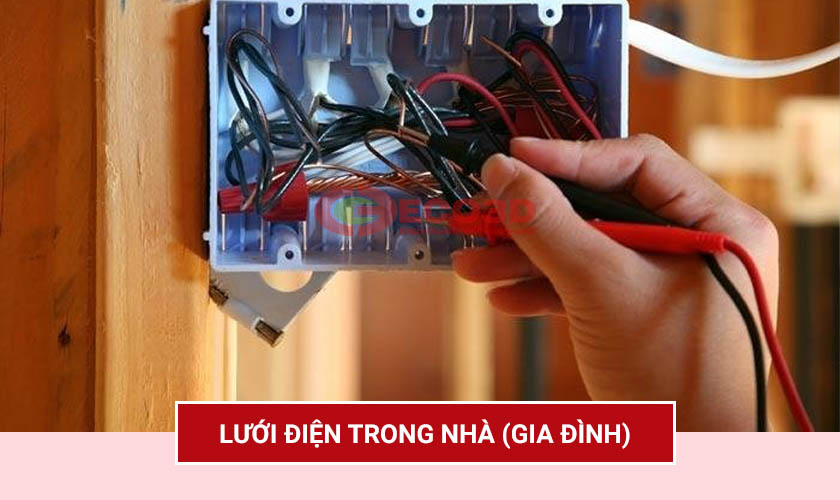

Lưới điện trong nhà (gia đình)

- Lưới điện trong nhà phải thực hiện theo các yêu cầu sau:

• Thiết bị điện của các đơn vị khác nhau (nhưng vẫn trong cùng một nhà) cho phép được cấp điện bằng một nhánh rẽ riêng nối vào đường dây cung cấp chung hoặc bằng một đường dây riêng từ ĐV, PPC, hoặc PPP
• Được phép cấp điện cho các phòng không dùng để ở trong nhà ở và các căn hộ của nhà đó bằng đường dây cung cấp chung với điều kiện tại nơi rẽ nhánh phải có khí cụ đóng cắt riêng nhưng phải đảm bảo yêu cầu chất lượng điện áp.
• Một đường dây được phép cấp điện cho một số đoạn đứng. Riêng với nhà ở trên 5 tầng, mỗi đoạn đứng phải đặt thiết bị đóng cắt riêng tại chỗ rẽ nhánh. d) Chiếu sáng cầu thang, lối đi chung, hành lang và những phòng khác ngoài phạm vi căn hộ của nhà ở, phải được cấp điện bằng các đường dây riêng từ PPC. Cấm lấy điện cho các khu vực trên từ BCH.

- Đường dây nhóm chiếu sáng trong nhà phải được bảo vệ bằng cầu chảy hoặc máy cắt điện hạ áp với dòng điện danh định không được lớn hơn 25 A. Đối với đường dây nhóm cấp điện cho các đèn phóng điện có công suất mỗi bóng 125W trở lên, các bóng đèn sợi đốt có công suất mỗi bóng từ 500W trở lên cho phép bảo vệ bằng cầu chảy hoặc máy cắt điện hạ áp với dòng điện danh định đến 63 A.

- Trong căn hộ nhà ở nên đặt hai đường dây nhóm một pha độc lập với nhau: một đường dây cho đèn chiếu sáng chung; một đường cho các dụng cụ điện dùng cho sinh hoạt qua các ổ cắm điện. Được phép cấp điện cho đèn và các ổ cắm điện bằng một đường dây nhóm chung.

Trên đây là một số nội dung trong tiêu chuẩn quốc gia TCVN 9206 : 2012, ECO3D SAFETY hy vọng rằng đã mang đến cho bạn những thông tin bổ ích. Để tìm hiểu thêm về các tiêu chuẩn quốc gia hay quốc tế khác hay truy cập ngay website : https://eco3d.vn/
